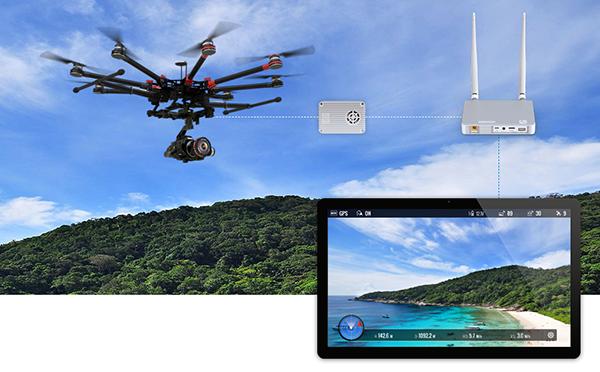

無人機圖傳系統軟件是無人飛機中十分關鍵的構成部分，它選用一定的技術性，根據無線網絡的方法將當場無人飛機所配用的監控?cái)z像頭拍攝到的視頻即時傳輸?shù)介L距離后才的一種無線通信子傳送設備。是無人飛機重要的期內一項技術，它的好壞決策了出航間隔、美術繪畫及時傳輸質量以及傳輸延遲時間等。因而無人機圖傳也被稱作無人飛機的“雙眼”,他具體由哪些技術組成，又是怎樣實現的呢？下面湖南超立方為您詳細介紹。



一、圖傳技術種類



1、OFDM技術性



從技術上，現階段無人飛機上應用較多的傳送是OFDM技術性，它是多載波通信調配的一種，OFDM技術性更合適于高速數據的傳送。OFDM具備許多優點，比如在捷變網絡帶寬下還可以傳出很多的數據信息，可以抵抗頻率可選擇性沒落或捷變影響等。但OFDM也存在的問題，比如載波通信頻率偏位、對相位噪聲和載波通信頻偏十分比較敏感、峰均比較為高，僅有這三個難題獲得處理以后才算是極致的技術性。




2、COFDM技術性



COFDM實際上便是編號的OFDM，根據在OFDM調配來提升系統軟件的穩定性。COFDM與OFDM的差別取決于，COFDM會在開展正交調制以前添加改錯編號和維護間距，使數據信號完成更合理的傳送。而OFDM關鍵運用在LTE(4g)、WIFI等軟件系統上。



3、WIFI技術性



WiFi傳送具備較高的性價比高，也是無人機圖傳現階段應用較廣的一種技術性，但因?yàn)閃iFi從技術上有很多限定，沒法開展改動，與此同時許多生產廠家都挑選立即依照計劃方案開展構建，因而其缺陷也十分突顯，比如集成ic文件格式?jīng)]法改動，技術性較為干固；影響管理模式實用性較差；無線信道使用率較低這些。



4、仿真模擬圖傳技術性



一些沒有云臺相機的無人飛機，速率可以達到80千米/鐘頭之上，應用脈沖信號無線通信技術。與Lightbridge技術性對比，仿真模擬圖傳延遲能夠忽略。仿真模擬圖傳技術性還有一個優點，當做到極限間距時，不容易突然冒出卡頓或是全部界面遺失的情況。仿真模擬圖傳也是單邊數據信號散播技術性，提醒飛手應當立即調節航行方位或是回去飛，距返航點近一些。



OFDM技術性和WIFI技術性是無人飛機現階段用的比較多的傳輸方法，更高級的是COFDM技術性。實際上簡易而言，無人飛機長距離傳送的實質便是間距和功能損耗中間的均衡。自然，在其中還牽涉到許多調配技術性，比如根據擴頻通信來提升抗干擾性、無線信道信號源技術性的提升等。




二、如何實現圖傳的



　　無線圖傳重要的有三個頻段，在這其中 2.4gHz 這一頻段目前早就十分擁擠了，Wi-Fi(802.11ac 以外)、藍牙手機、電腦鼠標都集中在這一頻段地域工作上，而 1.2GHz 這一頻段當今社會絕大多數地域?qū)儆诒O(jiān)管頻段，5.8GHz 頻段這一頻段目前危害非常少。因此，目前無人飛機無線圖傳大部分在 2.4gHz 頻段以及 5.8GHz 的頻段工作上。



　　眾多數據信息表明 5.8GHz 頻段wifi網絡數據信息傳輸特點好些于 2.4gHz，但實際上無線通訊的光的波長越高，光的波長會越低，雖擁有 更強的穿透力，但實際的繞射能力越差 – 換句話說，在別的多種要素一樣的規范下，5.8GHz 頻段圖傳專業性在室內空間設計上的物理阻止傳輸能力比不上 2.4gHz 頻段，無人飛機信號圖傳早已普遍應用于空中偵察、空中安保、搶險救災援救、環保監測、安全消防引導、電力安裝工程安全性安全巡檢等領域。無人飛機在漸漸地充分運用著越來越重要的預期效果。

以上就是無人機圖傳技術的種類和如何實現的詳細說明，如果您還想了解無人機其他的應用技術或者相關內容的話，可以查看本網站的其他內容。
