基于視覺定位的激光錫焊系統的應用

本文主要介紹視覺定位概念、一種基于視覺定位的激光焊接系統的結構和組成，及該焊接系統在某些特定場景的具體應用。

機器視覺定位系統

機器視覺就是用機器代替人眼來做測量和判斷，通過機器視覺產品即 CCD 模塊，將被攝取目標轉換成圖像信號，傳送給專用的圖像處理系統，得到被攝目標的形態信息，根據像素分布和亮度、顏色等信息，轉變成數字化信號。圖像系統對這些信號進行各種運算來抽取目標的特征，進而根據判別的結果來控制現場的設備動作。

因其定位精度高，定位速度快，定位結果可靠等優點，視覺定位技術在工業中得到越來越廣泛的應用，對提高生產效率、達到生產智能化的目的起著至關重要的作用。

激光錫焊視覺定位技術可以應用于以下場景：

1.自動化生產線：在激光錫焊過程中，可以通過視覺定位技術實現自動化生產線的高精度定位，從而提高生產效率和質量。

2.微電子元器件焊接：在精密微小元器件的焊接中，視覺定位技術可以實現對焊接位置和焊接質量的實時監控和控制，提高焊接質量和一致性。

3.錫焊缺陷檢測：在激光錫焊過程中，可以通過視覺定位技術檢測錫焊缺陷，如焊點漏焊、虛焊等，從而提高生產效率和質量。

4.視覺定位引導：在激光錫焊過程中，可以通過視覺定位技術引導激光進行預設軌跡的精確焊接，提高焊接精度和效率。

5.在線檢測：在激光錫焊過程中，可以通過視覺定位技術對焊接位置進行在線檢測，實時監控焊接質量和缺陷，及時進行調整和修復。

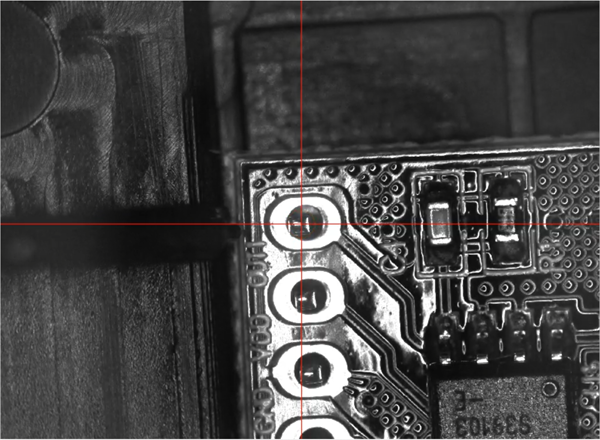

奧萊光電桌面式溫度反饋精密激光焊錫系統配有視覺定位系統，專為精密焊接準備，可通過待加工件上的MARK點定位或焊點定位，控制十字工作臺運動到指定位置，避免工件的誤差帶來的焊接問題。同時視覺定位系統也可作為監視裝置,CCD成像可實時觀察工作情況。該視覺系統功能強大，除常規的標記碼定位外，還具有通過視覺分析自動找尋焊接位置的功能。

總之，機器視覺定位技術應用于激光焊接系統中可以為激光錫焊提供高精度、高效率、高可靠性的定位和監控手段，從而提高焊接質量和生產效率。
